濟南中海國際環宇城冷卻塔隔音降噪工程案例

中海環宇城位于中海廣場，主體建筑安裝了9個冷卻塔機組，根據其設備排列方向，漢克斯隔音在冷卻塔周圍安裝了6排隔音屏障。在冷卻塔工作時將產生噪聲污染，對周邊住宅居民聲環境質量有較大影響，若不采取有效的噪控措施，將會影響周圍聲環境及附近小區居民的正常作息。

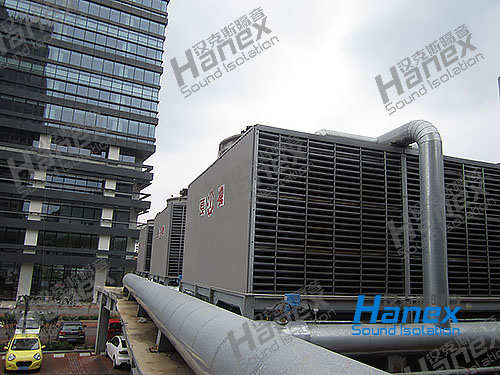

△降噪處理前現場圖

現場狀況

對該冷卻塔設備降噪，設備開啟時頂部出風口1m處噪聲83-88分貝，底部出風口1m處噪聲75-78分貝。

在聲波的衰減過程中，低頻噪聲的衰減速度比高頻噪聲慢，根據理論預測及以往的監測與治理經驗，影響周圍環境的是頂部出風口的中低頻噪聲及淋水噪聲。

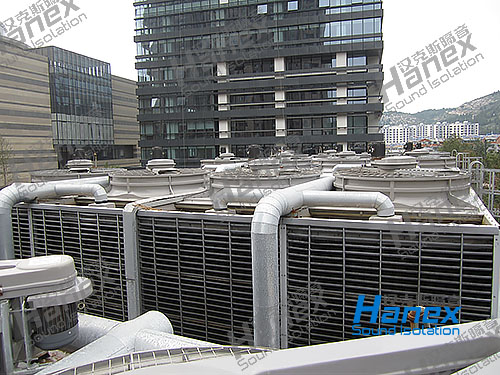

△冷卻塔頂部出風口

冷卻塔隔音改造方案

冷卻塔降噪，一般主要針對頂部出風口和下部出風口進行處理，本項目因為離居民區和廠界較遠，影響周圍的主要是頂部出風口的空氣動力性噪聲。

對這類噪聲的降噪方法一般采取消聲處理，定制加裝阻抗復合式的消聲器。考慮到消聲器的消聲效果和后期的檢修方便，降低日常維護成本。在每組冷卻塔頂部出風口安裝陣列式出風消聲器，設計理論消聲量為15分貝。外殼厚度為100毫米，高度3米，設置有檢修隔聲門，用于日常維護進出，根據現場情況或澆筑混凝土地梁加以安裝，方管立柱間用槽鋼交叉加固，為方便起見，隔聲門外設置了鋼平臺及上人梯。

進風口噪聲及淋水在本項目不影響，不做處理。

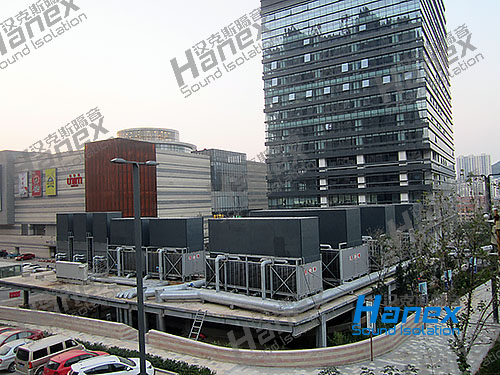

△冷卻塔降噪完工圖片

隔音改造效果

環宇城冷卻塔降噪處理后，達到GB3096-2008《聲環境質量標準》中環境1類區域噪聲排放標準。使居民樓窗外1米處噪聲值達到晝間<55分貝，夜間<45分貝(減除背景噪聲)，按國家標準進行修正，測試數據達到設計標準，周圍居民測點噪聲影響明顯改觀，表示認可。
